Cordier Diagram

Cordier Diagram is uw essentiële tool voor turbomachinerieontwerp. Bepaal snel het type (axiaal, diagonaal, radiaal) van compressoren, pompen, ventilatoren, turbines of molens. Bereken diameters op basis van volumestroom, specifieke enthalpie en snelheid, of voer omgekeerde berekeningen uit voor volumestroom en snelheid bij een gegeven geometrie. Duik in de wereld van turbomachines met ongekende precisie en efficiëntie. Het optimaliseren van eenfasige turbomachines, een complexe uitdaging sinds de begindagen van de industrie, vindt zijn fundament in het baanbrekende onderzoek van Otto Cordier uit 1953. Deze applicatie brengt die essentiële principes tot leven, door gebruik te maken van de krachtige dimensieloze getallen 'delta' (de specifieke diameter) en 'sigma' (het specifieke toerental). Ervaar hoe decennia aan ingenieurskennis nu direct binnen handbereik is, gevat in een intuïtief en robuust hulpmiddel voor iedere specialist.

Voor een complete en diepgaande analyse van uw turbomachine integreert deze tool naadloos extra dimensieloze getallen zoals 'psi' (de werk- of opvoerhoogtecoëfficiënt) en 'phi' (de doorstroomcoëfficiënt). Elk van uw berekeningen is geworteld in de geoptimaliseerde, beproefde relatie tussen het specifieke toerental 'sigma' en de specifieke diameter 'delta'. Dit garandeert niet alleen nauwkeurigheid, maar biedt ook een ingebouwd waarschuwingssysteem: u wordt direct geïnformeerd wanneer uw randvoorwaarden afwijken van het optimale pad, zodat u altijd binnen de meest efficiënte operationele grenzen blijft.

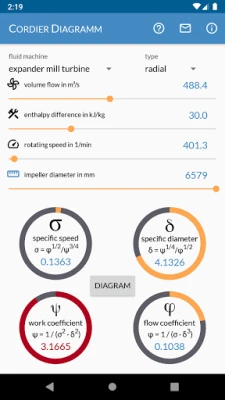

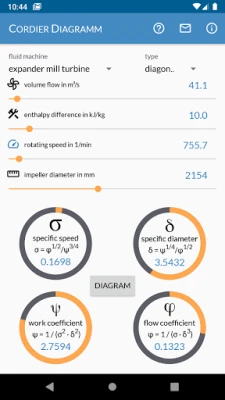

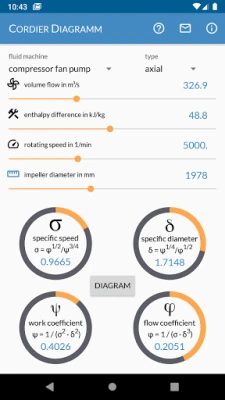

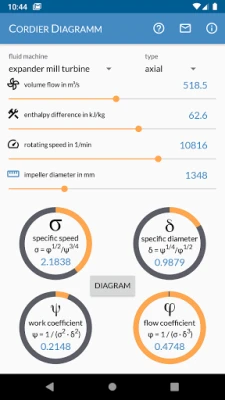

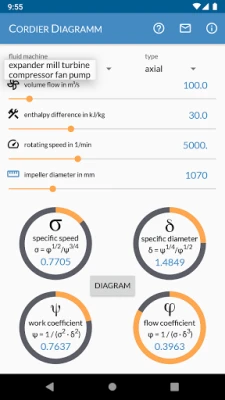

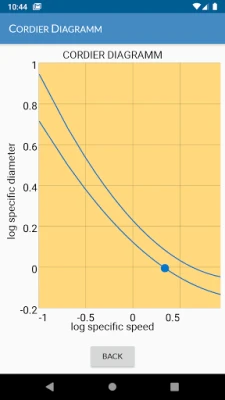

De gebruikersinterface is ontworpen met het oog op snelheid en gebruiksgemak. Voer uw gegevens of geometrie moeiteloos in via interactieve schuifregelaars. Wissel naadloos tussen invoer en uitvoer met een simpele tik, wat zowel voorwaartse als omgekeerde berekeningen vereenvoudigt. De resultaten zijn direct zichtbaar via dezelfde intuïtieve schuifregelaars, aangevuld met cirkelvormige voortgangsbalken die u een helder overzicht geven van de dimensieloze getallen binnen hun typische bereik. Visualiseer uw huidige berekening direct in het Cordier Diagram (beta) en krijg een dieper inzicht in de prestatiekenmerken van uw ontwerp.
